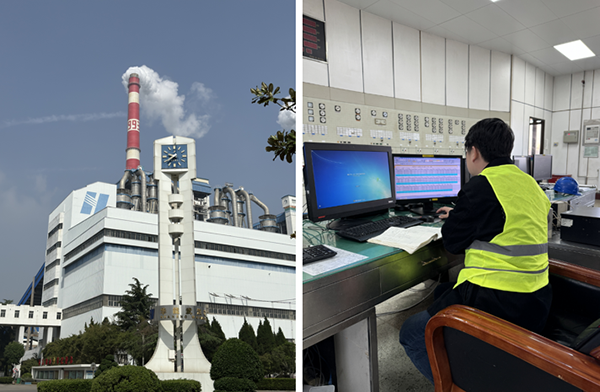

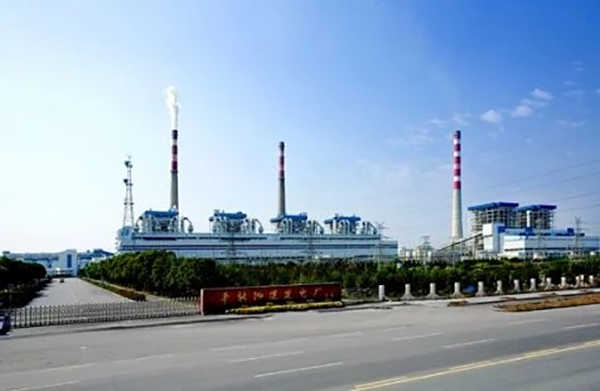

作為華中電網和湖北省電力系統的重要支撐點，華能陽邏電廠年發電量超過100億千瓦時，占武漢市統調裝機容量的59%，被譽為“江城明珠”。為積極響應國家“碳達峰、碳中和”目標，電廠于2022年啟動了武漢市規模最大的屋頂光伏項目——武漢華星T3和T4廠區分布式光伏發電系統，裝機容量達18.55兆瓦。這一項目不僅提升了園區能源結構的清潔化水平，也為智慧能源管理注入了全新動能。
在該光伏項目的數采系統建設中，三旺通信與某電力行業領先品牌攜手合作，承擔了光伏系統中電力設備數據采集與遠程通信的核心任務，為陽邏電廠構建起高可靠、高兼容、可遠程控制的智能通信體系。
客戶需求與挑戰
隨著光伏系統接入設備類型的多樣化，陽邏電廠對數據采集系統提出了更高要求：通信需穩定可靠，設備應具備工業級抗干擾能力，能支持運行狀態可視化，并兼容包括IEC61850、IEC104、Modbus RTU在內的多種工業協議。此外，系統還需支持遠程故障響應，提升運維效率。
項目推進過程中也面臨多重挑戰。一方面，設備間通信參數不統一（如波特率、校驗方式等），造成調試復雜；另一方面，不同廠家設備間協議實現存在差異，尤其在IEC 61850“四遙”功能方面對數據結構標準化提出了更高要求。同時，通信故障可能由配置、布線、硬件等多方面引起，排查難度大；而前期網絡端口、接入規劃若不清晰，也會導致現場人工干預頻繁。
三旺通信解決方案
針對客戶的復雜需求與現場挑戰，三旺通信提供了一套集協議采集、數據轉換、網絡互聯于一體的綜合通信方案，全面打通光伏系統從設備層到管理平臺的通信路徑。
在數據采集方面，項目采用了三旺通信自研的RCU1200-L01協議采集網關，具備4路RS-485與1路RS-232串口，支持包括Modbus RTU、DL/T 645-2007等在內的多種主流通信協議，同時具備IEC 61850 MMS報文封裝能力。該設備能夠主動采集現場各品牌逆變器及多功能電表的數據，并完成統一協議轉換，保障系統數據的一致性與可擴展性。

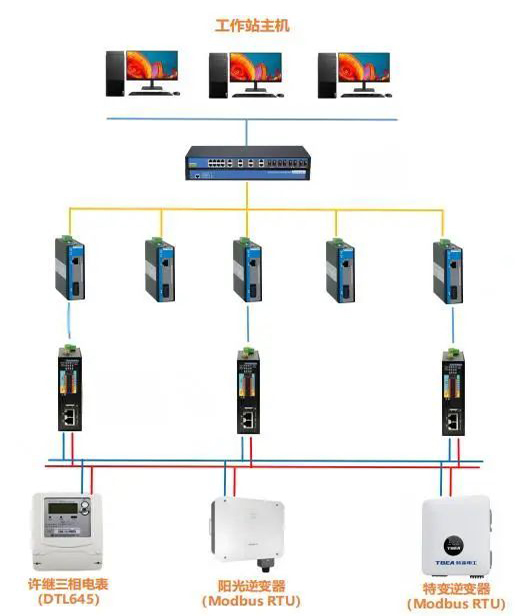

在網絡組網方面，三旺通信采用“采集終端+光纖通信+匯聚交換”的網絡架構。RCU1200終端通過IMC100系列光纖收發器接入網絡，數據上送至中心節點；匯聚層使用IES5024工業級交換機，與主控平臺、監控?cái)z像頭等系統穩定互聯。整套系統可實時監控設備連接與運行狀態，實現集中管理與故障可視。項目部署過程中，三旺通信團隊提供了全程技術支持，協助客戶完成通信參數調試、協議對接與系統上線，并通過提前規劃設備IP地址與串口配置，實現后期統一管理與遠程運維，大幅降低了人工干預頻率和維護成本。
方案成效
該光伏項目數采系統的順利上線，不僅提升了陽邏電廠新能源系統的自動化與智能化水平，也為其后續擴展奠定了可靠基礎。項目實施帶來了以下顯著成果：
實現光伏設備運行狀態的可視化；
發電數據實現集中采集與標準化上傳；
故障響應更快速，運維效率顯著提升；
數字化轉型向“自動化、智能化、平臺化”邁進。
配套產品

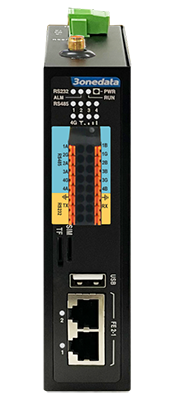

RCU1200-L系列是四核架構工業物聯網邊緣計算智能網關，可采集以太網、串口等各類終端設備信息，并對接第三方物聯網/云平臺，實現本地化與云端遠程協同管理與控制。該系列有2款產品，提供4G聯網、百兆電口、RS-232、RS-485、USB、SIM、TF等多種接口類型，采用導軌式安裝方式，能滿足不同應用現場的需求。
支持主流的工業通信協議Modbus RTU、Modbus TCP等；
支持IEC 61850電力系統自動化通信標準；
支持百兆以太網交換機驅動移植；
支持SSL/TLS傳輸，保護數據隱私和數據完整性；
支持TF卡功能驗證、數據加工功能(四則運算)驗證；
支持SIM卡、USB設備接入；
支持根據需求便捷地自定義擴展開發南北向插件；
支持JavaScript腳本、Python腳本、PLC遠程編程調試；
支持RS-232、RS-485設備接入；
支持實時監控設備連接狀態及運行狀態等。
本次合作充分體現了三旺通信在“新能源+工業互聯”融合領域的專業技術能力與工程落地經驗。未來，三旺通信將持續聚焦“讓工業互聯更簡單、更高效”的創新方向，深耕新能源與工業自動化領域，以更加專業的產品與服務，深入賦能電力、光伏、智能制造等關鍵行業場景，為中國式現代化建設注入更多智慧動能。
