解析現代網絡的“神經系統”—BGP-LS-SPF

導語：

隨著現代以太網的發展和規模擴大，新的節點加入或網絡升級等變化不斷發生。另外現代以太網的空間環境復雜，鏈路狀態可能會因空間天氣、衛星軌道調整、節點鏈路調整以及其他因素而變化；

BGP-LS-SPF 能夠適應這些動態變化，新節點可以通過 BGP-LS-SPF 協議將自身信息加入網絡中，其他節點也能及時更新拓撲信息和路徑計算，確保網絡的正常運行和數據的高效傳輸；可以說，“BGP-LS-SPF”在現代網絡里面扮演著“全域拓撲中樞”與“最短路徑計算引擎”的雙重角色。

BGP-LS-SPF是什么

BGP-LS-SPF功能是一個什么功能，它能干什么，總結成一句話就是--它是結合BGP Link-State（BGP-LS，BGP 鏈路狀態擴展）和Shortest Path First（SPF，最短路徑優先）算法的網絡技術，核心作用是基于全局鏈路狀態信息計算最優路徑，支撐大規模、多域網絡的智能化路由與流量調度。

BGP-LS-SPF功能是如何工作的

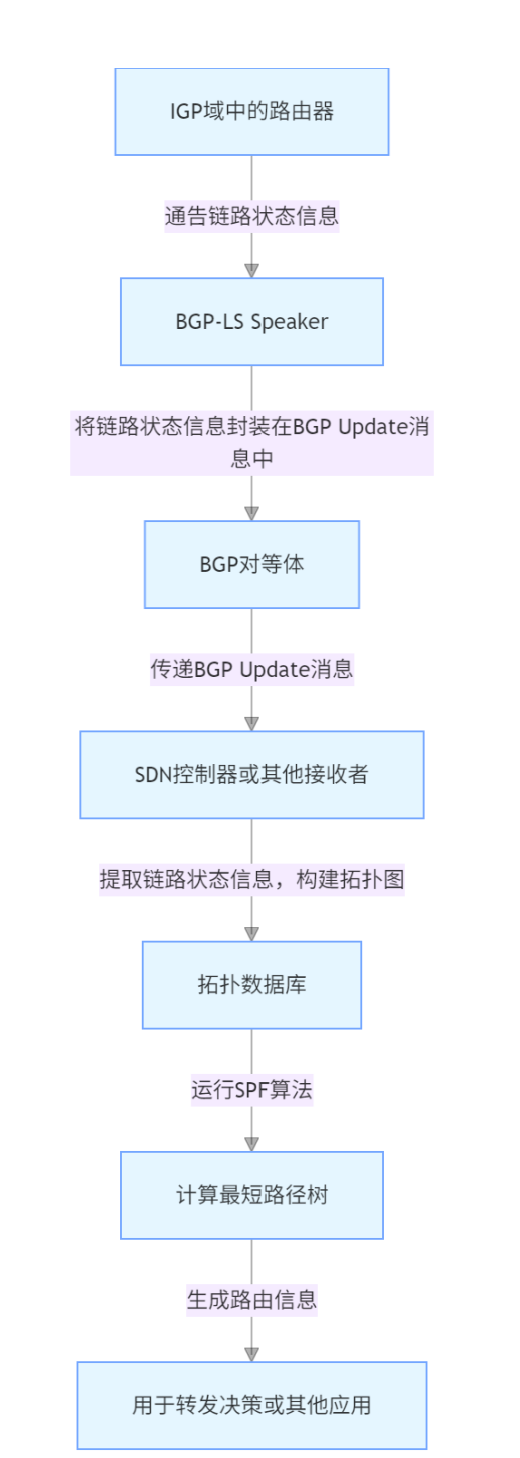

BGP-LS-SPF 功能涉及 BGP-LS（Border Gateway Protocol - Link State）收集網絡拓撲信息，再利用 SPF（Shortest Path First）算法計算最短路徑。其功能原理如下圖：

BGP-LS-SPF 的工作過程可分為“信息收集、拓撲構建、路徑計算、路徑部署”四個階段，具體如下：

1. 信息收集：BGP-LS 收集鏈路狀態信息

BGP-LS 通過與網絡設備（如路由器）交互，收集全網的鏈路狀態細節，包括：

● 節點信息：路由器的 ID、自治系統（AS）號、支持的協議（如 SR）等；

● 鏈路信息：鏈路的源節點、目的節點、度量值（如跳數、延遲）、可用帶寬、鏈路類型。

● 前綴信息：IP 前綴與節點的關聯關系（如某前綴屬于哪個節點）。

這些信息通過 BGP-LS 定義的 TLV（Type-Length-Value） 結構封裝，作為 BGP 的 NLRI（網絡層可達信息）在 BGP 會話中傳遞。例如：

■ 節點 TLV（Type 1）：攜帶節點 ID、AS 號；

■ 鏈路 TLV（Type 2）：攜帶源節點 ID、目的節點 ID、鏈路度量；

■ 前綴 TLV（Type 3）：攜帶前綴地址、關聯節點 ID。

BGP-LS 的優勢在于跨域收集能力：傳統 IGP（如 OSPF、IS-IS）僅能在單域內傳播鏈路狀態，而 BGP-LS 可跨多個 IGP 域或 AS 收集信息，提供全局網絡視圖。

2. 拓撲構建：控制器生成全局拓撲數據庫

控制器（如 SDN 控制器）通過 BGP 會話接收 BGP-LS 傳遞的鏈路狀態信息后，會將這些信息整合，構建一個全局統一的網絡拓撲數據庫。

例如，當網絡中有 3 個路由器（R1、R2、R3），R1-R2 鏈路延遲為 10ms，R2-R3 延遲為 20ms，R1-R3 直接鏈路延遲為 30ms 時，拓撲數據庫會記錄這三條邊及其權重。

3. 路徑計算：SPF 算法基于全局拓撲找最優路徑

控制器利用 SPF 算法（最常用的是 Dijkstra 算法）在全局拓撲數據庫上計算最優路徑。具體步驟如下：

● 確定度量標準：根據需求定義 “最優”（如最小延遲、最大帶寬），并為鏈路權重賦值（如延遲越小，權重越低）；

● 初始化計算：以源節點為起點，標記其距離為 0，其他節點距離為 “無窮大”；

● 迭代計算：每次選擇距離源節點最近的未處理節點，更新其相鄰節點的距離（當前節點距離 + 鏈路權重），直至所有節點都被處理；

● 生成路徑：從目的節點回溯，找到從源節點到目的節點的最短路徑。

4. 路徑部署與動態更新

路徑部署：控制器將計算出的最優路徑轉換為具體的轉發指令，下發給網絡設備。例如，通過 SR（Segment Routing）為路徑中的每個節點分配 SID（Segment Identifier），路由器根據 SID 列表轉發數據包；或通過 RSVP-TE 建立標簽交換路徑（LSP）。

動態更新：當網絡拓撲變化（如鏈路故障、帶寬調整）時，BGP-LS 會實時將更新信息傳遞給控制器，控制器重新運行 SPF 算法計算新路徑，并更新轉發指令，確保路徑始終最優。

BGP-LS-SPF的應用

前面簡單介紹了BGP-LS-SPF功能是做什么的以及它的工作原理，下面介紹下它在現代網絡中扮演哪種角色，BGP-LS-SPF在網絡中主要應用于以下幾個方面：

1. 運營商骨干網與流量工程

1）帶寬池化與動態資源調度

核心應用：某地運營商部署的 BGP-LS 帶寬池化方案，通過實時監控鏈路帶寬利用率 (粒度 < 1 分鐘)，實現跨設備帶寬資源統一調度，故障時自動重路由，收斂時間 < 200ms。

2）跨域流量工程 (TE)

解決傳統 IGP 只能單域傳播拓撲的局限，提供跨 AS 全局視圖，支持 MPLS-TE/SR-TE 隧道預規劃；多維指標 (帶寬、延遲、抖動) 計算最優路徑，實現負載均衡與 QoS 保障。

3）多域協同路由

在多 AS 環境中，每個 AS 選擇 1-2 臺邊界路由器作為 BGP-LS 發言人，構建跨域統一拓撲；支持 "域間 TE"，使運營商能協同計算端到端最優路徑，提高資源利用率。

2. 企業網絡與數據中心互聯

1）多線路接入與高可靠互聯

企業多宿主 (Multihoming)：同時連接多個 ISP，BGP-LS 實時監控鏈路狀態，故障時自動切換 (<150ms)，支持 "active-active" 負載分擔和 "active-standby" 高可用模式。

2）數據中心互聯 (DCI)

跨地域業務連續性：北京 IDC 與廣州 IDC 間建立 BGP-LS 對等，實現虛擬機遷移、數據同步的高效路由；

流量優化：基于實時拓撲計算最優路徑，支持跨 VPC 服務鏈部署，降低廣域網成本。

3）大型企業分支互聯

收集各分支拓撲，SPF 計算最優互連帶寬分配，支持總部與分支機構間的安全隔離和高效通信。

3. 衛星通信與天地一體化網絡

1）衛星網絡拓撲管理

實時收集衛星節點、星間鏈路狀態 (含軌道參數、信號質量)，適應衛星高動態特性 (軌道調整、空間天氣影響)。

2）星地協同路由

地面關口站作為 BGP-LS 節點，融合地面 IP 網與衛星拓撲，實現 "空天地一體化" 全局路由；

采用 BGP 擴展團體屬性區分業務類型：物聯網數據優先低軌衛星傳輸，高清視頻選擇高軌衛星低延遲鏈路。

3）資源動態管理

監控衛星轉發器帶寬、功率等稀缺資源，自動調整通信波束，優先保障應急通信等關鍵業務。

4）高可靠設計

BFD 聯動 (50ms 檢測間隔)，故障 150ms 內觸發拓撲更新，I-SPF 計算新路徑，收斂 < 200ms；預配置 MPLS FRR 備份路徑，關鍵鏈路失效時流量切換 < 50ms。

4. SDN 與 NFV 架構支撐

1）SDN 控制器全局視圖

控制器拓撲收集：

替代傳統多協議 (OSPF/ISIS) 獨立收集方式，降低控制器計算負擔，提供完整跨域拓撲。

2）服務鏈與業務功能鏈

支持 NFV 環境中流量按 "防火墻→負載均衡→應用服務器" 順序轉發；

控制器通過 BGP-LS 收集各網元狀態，SPF 計算最優服務鏈路徑，實現業務敏捷部署。

3）SRv6 網絡編程

為 SRv6 SID 分配提供拓撲依據，控制器計算路徑后生成 SRv6 SID 列表，實現靈活數據包轉發控制。

5. 5G 承載網應用

1）網絡切片與差異化服務

基于 BGP-LS 收集的拓撲和資源信息，控制器為不同切片計算獨立路徑，提供 QoS 隔離與保障；

2）前傳 / 中傳 / 回傳一體化管理

在 5G 承載網中部署 BGP-LS，選擇核心 IS-IS 和匯聚 IS-IS 的一對設備作為發言人，為 SDN 控制器提供實時拓撲。

如何驗證BGP-LS-SPF功能

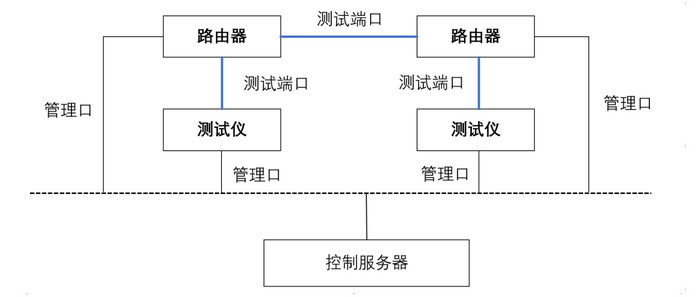

為了保證網絡業務的穩定運行，各種網絡中的網絡設備在正式應用于現網場景之前需要進行嚴格的功能和性能驗證；那么應該從哪些方面進行測試驗證呢？BGP-LS-SPF功能驗證需要覆蓋基本功能、性能、可靠性、兼容性四大維度；測試環境搭建可以參考如下拓撲：

1. 功能驗證

1）拓撲信息收集準確性

驗證 BGP-LS 能否完整、正確地收集網絡拓撲的基礎元素，包括：

■ 節點信息：節點標識（Router ID）、IP 地址、IGP 域信息等。

■ 鏈路信息：鏈路兩端節點、接口 IP、鏈路類型（如 P2P/P2MP）、鏈路狀態（UP/DOWN）。

■ 前綴信息：節點關聯的 IP 前綴（如 Loopback 地址、子網路由）及前綴屬性。

2）鏈路屬性準確性

驗證 BGP-LS 分發的鏈路關鍵屬性是否與實際配置匹配，核心屬性包括Metric和MTU。

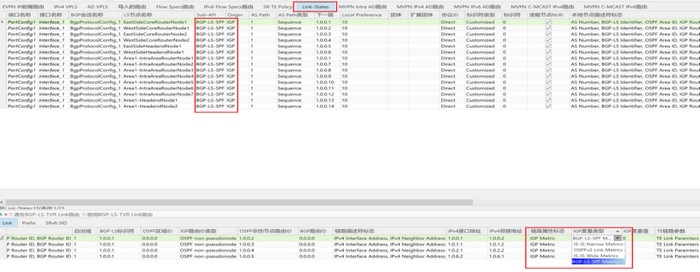

通過測試儀和被測設備直連，然后模擬BGP-LS-SPF節點，并注入對應的路由，配置需要的節點信息及鏈路開銷值，然后在被測設備上查看鄰居狀態、節點信息和路由信息是否和配置模擬的一致。

2. 性能驗證

性能驗證主要包括節點數量及路由容量，可以通過測試儀和被測設備建立BGP-LS-SPF鄰居，模擬大量節點并同時注入大量的前綴路由，然后在設備上查看是否能夠正確收集到大量的節點信息和路由信息。

3. 可靠性驗證

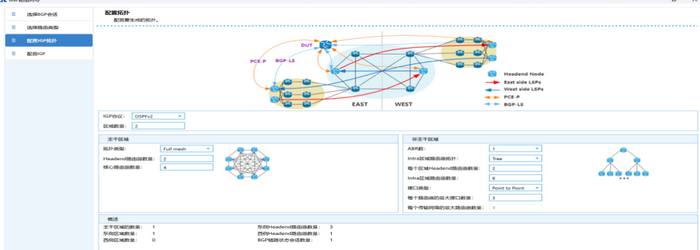

穩定性驗證主要包括長時間穩定性測試及路由/節點震蕩測試，可以通過測試模擬大量節點信息和路由信息注入到被測設備，并通過測試儀進行路由震蕩，查看被測設備協議是否能夠穩定運行，信而泰測試儀支持通過智能腳本進行節點震蕩和路由震蕩模擬。

4. 兼容性驗證

兼容性驗證主要是驗證不同廠家的設備是否能夠正常對接，需要使用不同廠家的設備進行互連并配置BGP-LS-SPF功能，然后通過測試儀模擬節點信息和路由信息注入到網絡中的兩端，所有廠家設備上查看節點信息和路由信息是否正確，并配合測試儀進行流量驗證。

總結：

BGP-LS-SPF 已從單純的路由技術演變?yōu)楝F(xiàn)代網絡的 "神經系統"，其核心優勢在于全局視野(打破域邊界)、動態適應(秒級響應網絡變化) 和智能決策(多維指標計算最優路徑)。隨著 5G、互聯網和云原生應用發展，BGP-LS-SPF 將成為構建智能彈性網絡的關鍵基礎設施，特別適合需要高可靠、大帶寬、強靈活性的現代通信環境。
